19 Mar Cómo interpretar correctamente la capacidad de elevación y evitar errores de cálculo

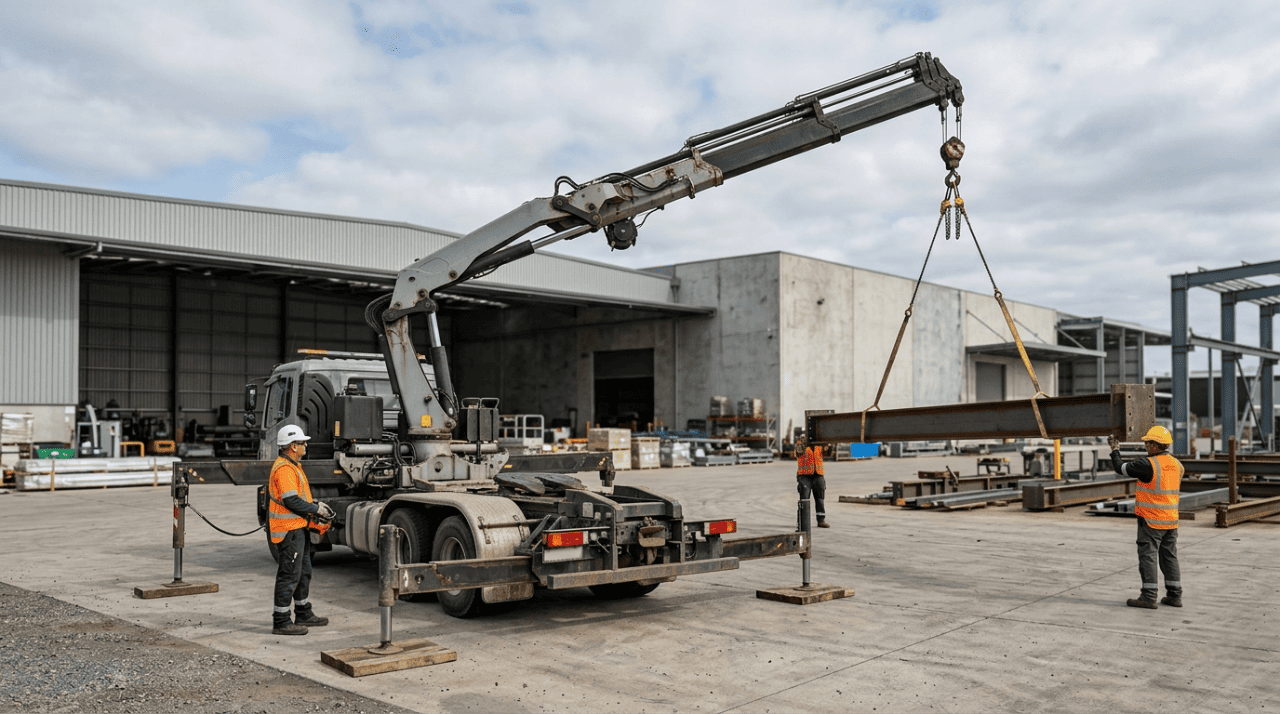

La tabla de cargas de una grúa permite valorar con precisión la capacidad de elevación según el alcance y la configuración de trabajo.

Tabla de cargas de grúas: guía práctica

CYTECMA lleva décadas diseñando y fabricando soluciones de elevación para aplicaciones industriales en las que no basta con elegir una grúa “sobre el papel”, sino que hay que entender de verdad cómo va a trabajar, qué carga va a mover y en qué condiciones reales lo hará. Nuestra experiencia como fabricante de grúas hidráulicas, equipos especiales y soluciones a medida, junto con nuestro servicio técnico, recambios y acompañamiento al cliente, nos permite abordar este tema con criterio práctico y con una visión muy pegada a la operativa diaria. Por eso, cuando hablamos de tabla de cargas de grúas, no lo hacemos como una ficha teórica, sino como una herramienta decisiva para comprar bien, trabajar con seguridad y evitar errores costosos.

En CYTECMA sabemos que interpretar correctamente este dato marca la diferencia entre una elección acertada y una mala decisión técnica.

Qué es una tabla de cargas de grúas y por qué no deberíamos interpretarla a ojo

La tabla de cargas de grúas es el documento técnico que indica cuánto puede elevar una grúa en función de variables como el alcance, la extensión del brazo, la posición de trabajo o el uso de estabilizadores. Dicho de forma sencilla: no expresa una capacidad fija, sino una capacidad condicionada.

Este matiz es clave. Una grúa no levanta lo mismo a dos metros del eje que a seis, ni trabaja igual en una maniobra centrada que en una lateral. Por eso, cuando alguien mira solo el dato máximo de catálogo, suele quedarse con una imagen incompleta de la máquina.

En entornos industriales, forestales, ferroviarios, municipales o sobre camión, esta lectura simplificada puede generar errores de compra y problemas de uso. Precisamente por eso en CYTECMA trabajamos con grúas terrestres para distintas aplicaciones y con soluciones adaptadas al uso real y no con planteamientos genéricos.

También conviene entender que una tabla de carga no es un mero anexo técnico. Es una referencia práctica para definir si una grúa sirve o no para una aplicación concreta, y debería consultarse antes de cerrar especificaciones, no después.

Qué datos incluye una tabla de carga de grúa

Una tabla de carga de grúa suele recoger el peso máximo admisible según el radio de trabajo, la longitud o configuración de la pluma, el ángulo de operación y, en muchos casos, la disposición de los estabilizadores. En algunas configuraciones también se contemplan accesorios o elementos adicionales.

El dato más importante no siempre es la cifra más alta, sino la relación entre carga y distancia. Cuanto más alejamos el peso del centro de giro, mayor es el esfuerzo que soporta la estructura. Por eso la capacidad disminuye a medida que aumenta el alcance.

Otro aspecto relevante es el tipo de maniobra previsto. No es lo mismo una operación puntual de carga y descarga que un trabajo repetitivo con movimientos precisos, limitaciones de espacio o necesidades de accesorio específico. Ahí es donde la lectura técnica gana peso frente a la lectura comercial.

Cuando diseñamos o recomendamos una solución, no nos quedamos en la potencia nominal. Valoramos también el entorno, el uso, la frecuencia de trabajo y la integración con accesorios o configuraciones especiales, algo especialmente importante en aplicaciones no estándar.

Cómo leer una tabla de cargas de grúas paso a paso

El primer paso es identificar el escenario exacto de trabajo. Necesitamos saber qué carga vamos a mover, a qué distancia, con qué frecuencia y desde qué posición. Sin ese contexto, la tabla de cargas de grúas puede consultarse, pero no interpretarse correctamente.

Después, debemos localizar el radio de trabajo real, no el estimado “a ojo”. En muchas maniobras, una diferencia pequeña de alcance cambia de forma importante la capacidad disponible. Ese error es más frecuente de lo que parece en operaciones sobre camión o en espacios reducidos.

A continuación, hay que comprobar la configuración de la grúa: tipo de pluma, extensiones, estabilizadores desplegados, ángulo y posibles accesorios montados. La tabla de carga grúa solo es válida si coincide con la configuración real de trabajo.

Por último, conviene dejar margen de seguridad. Que una maniobra entre “justa” en la tabla no significa que sea la mejor solución. Cuando una operación queda demasiado al límite, suele ser señal de que debemos revisar la elección del equipo o la forma de trabajar.

Errores habituales al interpretar la capacidad de carga de una grúa

Uno de los fallos más habituales es pensar que la capacidad máxima anunciada representa el comportamiento de la grúa en cualquier escenario. No es así. La capacidad de carga de una grúa depende siempre del alcance y de la configuración de trabajo.

Otro error muy común es olvidar el peso de los accesorios, útiles o elementos auxiliares. Cestas, cabestrantes, útiles especiales o sistemas de manipulación también influyen en el cálculo y deben tenerse en cuenta desde el inicio. CYTECMA ofrece precisamente una amplia gama de accesorios para adaptar la grúa al trabajo real y a la aplicación concreta.

También se subestima con frecuencia la importancia del terreno y del apoyo. Una maniobra técnicamente viable puede dejar de ser segura si el despliegue no es correcto o si el entorno condiciona la estabilidad. La tabla no puede leerse al margen de la realidad de la obra o del servicio.

El último error es elegir una grúa solo por precio o por tonelaje nominal. Cuando la aplicación es exigente, lo decisivo no es comprar una máquina “grande”, sino comprar una máquina adecuada. Ahí es donde un fabricante con visión técnica aporta mucho más valor que un simple catálogo.

Qué relación hay entre estabilizadores, alcance y seguridad real

Los estabilizadores no son un complemento menor; son una parte esencial del comportamiento de la grúa. En muchas tablas, la capacidad cambia según el grado de despliegue o la posición de trabajo, y ese detalle debe revisarse con atención.

A nivel práctico, el alcance y la estabilidad están íntimamente ligados. Cuanto más alejamos la carga, mayor es el momento de vuelco y más crítica se vuelve la base de apoyo. Por eso el diagrama de cargas de grúas siempre debe leerse junto con las condiciones de implantación.

En una grúa sobre camión, por ejemplo, la diferencia entre trabajar bien estabilizados o hacerlo con limitaciones cambia de forma clara la operativa posible. Por eso no basta con mirar la pluma: hay que entender el conjunto del sistema.

En CYTECMA diseñamos soluciones hidráulicas para aplicaciones donde la seguridad y la fiabilidad no son negociables, y eso incluye valorar el comportamiento real de la grúa en servicio, no solo su ficha nominal.

Cuándo una tabla de cargas estándar no es suficiente

Hay situaciones en las que una tabla de cargas de grúas estándar no resuelve todas las dudas. Ocurre cuando la aplicación exige geometrías especiales, espacio limitado, automatización, entorno marino, trabajo con útiles específicos o una combinación poco habitual de movimientos.

En estos casos, la pregunta ya no es solo “cuánto levanta”, sino “cómo lo levanta, desde dónde y con qué restricciones”. Ahí entran en juego las soluciones hidráulicas especiales y a medida, especialmente cuando la aplicación exige una configuración no estándar, un área en la que CYTECMA se posiciona de forma muy clara.

También sucede cuando el cliente trabaja en un sector con requisitos operativos concretos, como el marítimo, el ferroviario o ciertos servicios de mantenimiento industrial. En estos escenarios, una lectura estándar de tabla puede quedarse corta para decidir con seguridad.

Cuando detectamos este tipo de necesidad, lo razonable es estudiar la maniobra y adaptar la solución. Esa es una de las diferencias entre vender una grúa y resolver una aplicación técnica de elevación.

Cómo elegir una grúa según su tabla de carga y su aplicación real

Para elegir bien, lo primero es definir la maniobra crítica, no la maniobra media. La grúa debe responder con solvencia al caso más exigente que vaya a afrontar de forma habitual. Ese criterio evita muchas compras mal dimensionadas.

Lo segundo es cruzar la tabla con la operativa real: acceso, radio, frecuencia de uso, tipo de carga, accesorio necesario y entorno de trabajo. Cuando hacemos esta revisión, aparecen matices que un catálogo general no siempre muestra.

Lo tercero es valorar el ciclo de vida completo. La mejor opción no siempre es la más barata al principio, sino la que ofrece mejor equilibrio entre rendimiento, soporte, mantenimiento y disponibilidad de recambios. CYTECMA refuerza precisamente esta parte con servicio técnico, recambios y mantenimiento, además de asistencia especializada.

Y lo cuarto es pedir asesoramiento cuando el uso no es estándar. En aplicaciones complejas, una decisión técnica bien acompañada evita sobrecostes, reformas posteriores y limitaciones de uso desde el primer día.

Por qué una buena interpretación evita averías, sobrecostes y paradas

Interpretar bien una tabla de cargas de grúas no solo mejora la seguridad. También reduce errores de explotación, maniobras forzadas, desgaste innecesario y expectativas irreales sobre el rendimiento del equipo.

Cuando una grúa trabaja continuamente al límite o en un escenario para el que no fue bien elegida, aparecen antes las incidencias. Esto afecta al rendimiento, al mantenimiento y, en muchos casos, a la rentabilidad global del equipo.

Por eso insistimos tanto en analizar la maniobra y no quedarnos en la cifra comercial. Elegir bien desde el principio suele resultar mucho más rentable que corregir después una especificación equivocada.

Si además contamos con un proveedor que conozca el producto, disponga de recambios y acompañe técnicamente, la capacidad de respuesta ante cualquier incidencia mejora de forma notable. Ese enfoque forma parte del modelo de servicio de CYTECMA.

Conclusión: la tabla de cargas de grúas debe ayudarnos a decidir mejor

La tabla de cargas de grúas es, ante todo, una herramienta de decisión. Nos ayuda a comprobar si una máquina puede realizar una maniobra con seguridad, margen y coherencia técnica. Bien interpretada, evita errores. Mal leída, los multiplica.

Nuestra recomendación es clara: no deberíamos usarla como un dato aislado, sino como parte de un análisis más amplio que incluya entorno, radio de trabajo, estabilización, accesorio, frecuencia de uso y tipo de aplicación. Esa visión completa es la que permite elegir bien.

En CYTECMA trabajamos precisamente desde esa lógica: entender el uso real, valorar la solución adecuada y acompañar al cliente con criterio técnico, tanto en equipos estándar como en configuraciones especiales o a medida. Si quieres seguir profundizando, en nuestro blog compartimos otras guías técnicas sobre elevación y criterios prácticos para elegir correctamente cada solución.

Si estás valorando una nueva solución de elevación o quieres revisar si la grúa que necesitas encaja de verdad con tu operativa, podemos analizar tu maniobra con nuestro equipo, ahí es donde podemos ayudarte a traducir una tabla de carga en una decisión técnica acertada.
